In Deutschland und der Schweiz für Sie im EinsatzStarkes System – einzigartiges Ergebnis

Ausführung in Deutschland und der Schweiz.

Sportlerin im Spagat auf dem sanierten, planebenen Fugenübergang mit EBALAN PowerFlex-Joint in der Regalgasse

Fugensanierung · PowerFlex-Joint

EBALAN PowerFlex-Joint®Ausführung in Deutschland und der Schweiz.

Originalaufnahme EBALAN · Projekt QTRADO, Krefeld

Schwerlastfugen müssen nicht zum Austauschfall werden.

Mit PowerFlex-Joint entsteht ein geschlossener, planebener Fugenübergang ohne offenen Fugenspalt. Das System kommt ohne ein klassisches Metallprofil aus und lässt sich bei einer späteren Beschädigung in vielen Fällen gezielt reparieren, anstatt den gesamten Übergang auszutauschen.

So vermeiden Sie schwer zu reinigende Profilbereiche und reduzieren den Aufwand, wenn eine Fuge erneut instand gesetzt werden muss. Gleichzeitig entfällt der starre Übergang zwischen Metallprofil und Beton, an dem sich häufig Abplatzungen im angrenzenden Boden zeigen.

01Ohne Fugenspalt.

02Ohne Metallkante.

03Gezielt reparierbar.

EBALAN Monteur gießt das Fugenmaterial gezielt in den vorbereiteten FugenabschnittOriginalaufnahme EBALAN

Gezielt reparierbar

Reparieren Sie beschädigte Bereiche, ohne den gesamten Fugenübergang zu ersetzen.

PowerFlex-Joint kann abschnittsweise an das vorhandene System angeschlossen werden. Entsteht eine örtlich begrenzte Beschädigung, lässt sich deshalb häufig nur der betroffene Bereich erneuern.

Bei einem klassischen Schwerlastfugenprofil müssen dagegen oftmals das Profil, seine Befestigung und der angrenzende Beton gemeinsam ausgebaut werden. Aus einer einzelnen Schadstelle kann so eine umfangreiche Reparatur werden.

Mit PowerFlex-Joint bleibt erhalten, was weiterhin funktioniert. Erneuert wird, was tatsächlich beschädigt ist.

Hygiene

Schaffen Sie geschlossene Fugenflächen. Und bessere Voraussetzungen für konsequente Hygiene.

Schwerlastfugenprofil · offener FugenspaltEBALAN PowerFlex-Joint

Mit dem bündig in die Bodenfläche eingebundenen PowerFlex-Joint endet die Reinigung nicht am Fugenübergang. Dank der geschlossenen Ausführung ohne offenen Fugenspalt bleiben Staub und lose Rückstände zugänglich und können zusammen mit dem angrenzenden Industrieboden entfernt werden.

Mit einem durchgängig reinigbaren Übergang schaffen Sie bessere Voraussetzungen für konsequente Sauberkeit auf Verkehrs-, Lager- und Produktionsflächen.

Ohne Metallkante

Schaffen Sie einen Übergang ohne Metallkante. Und bessere Voraussetzungen für stabile Fugenkanten.

Bei klassischen Schwerlastfugenprofilen treffen starre Metallbauteile unmittelbar auf den angrenzenden Beton. Fugenbewegungen und wiederkehrende Radlasten können diesen Anschluss belasten. Abplatzungen zeigen sich deshalb häufig genau entlang des Profils.

PowerFlex-Joint kommt ohne diesen starren Metall-Beton-Übergang aus. Das System wird in den vorbereiteten Fugenbereich eingebunden und bündig an den bestehenden Industrieboden angeschlossen. So entsteht ein durchgängiger Übergang ohne Metallkante, an der der angrenzende Beton erneut ausbrechen kann.

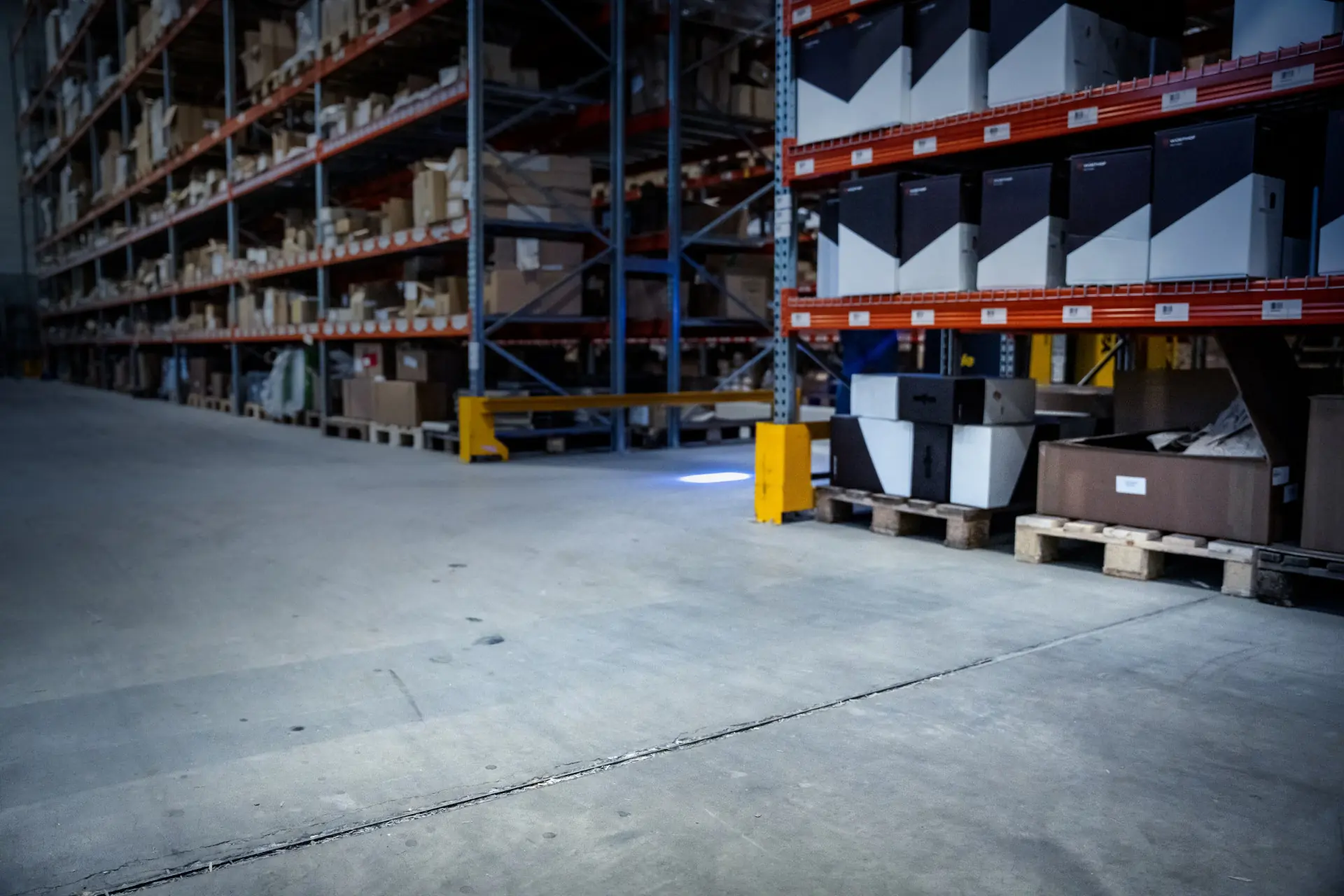

Unsanierter Fugenübergang mit vorhandenem Metallprofil beim Ausbau, Projekt QTRADO KrefeldVorher

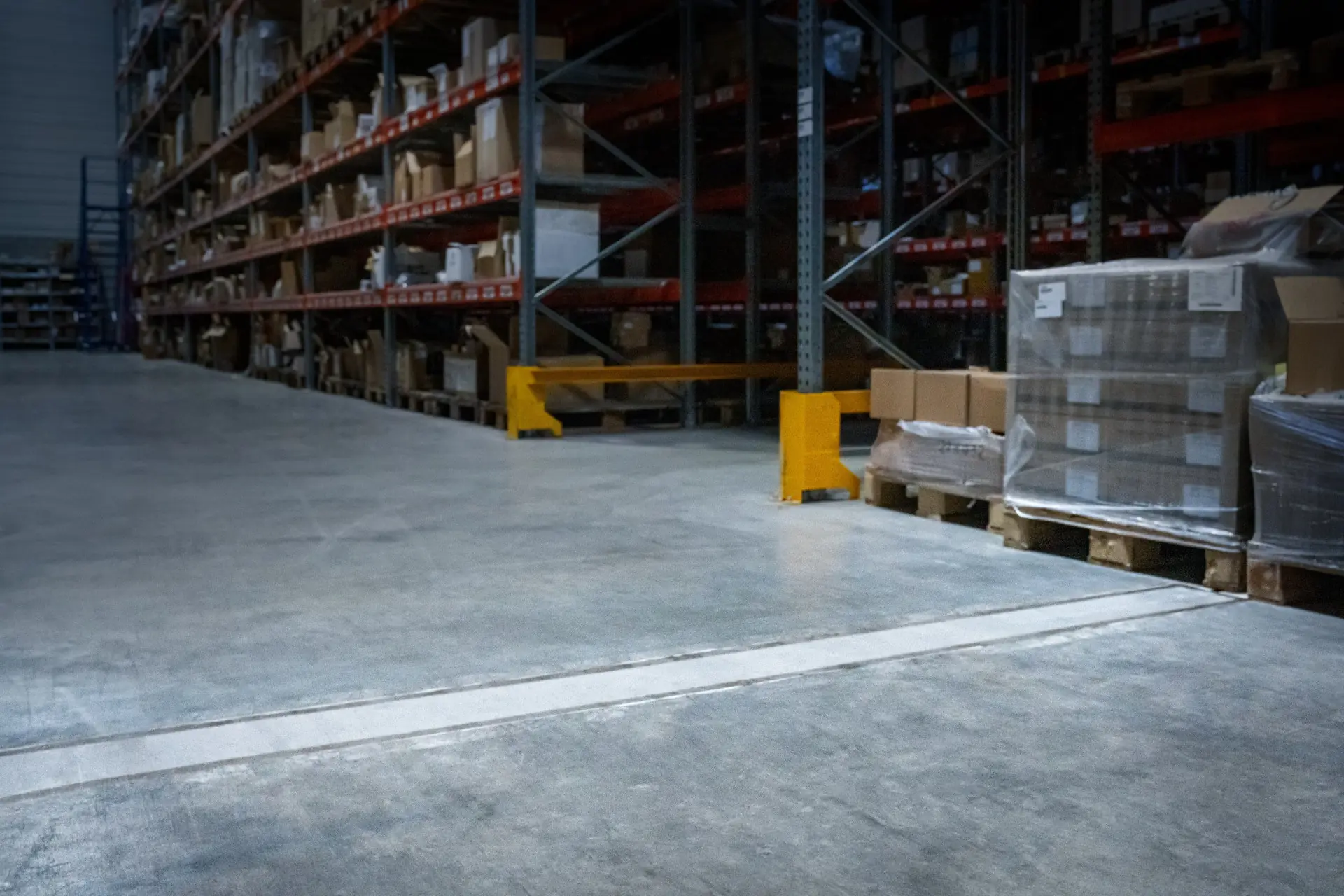

Sanierter, planebener Fugenübergang mit EBALAN PowerFlex-Joint im Fahrweg, Projekt QTRADO KrefeldNachher

01Unsanierter Fugenübergang mit vorhandenem Metallprofil.

02Sanierter, planebener Fugenübergang mit EBALAN PowerFlex-Joint im Fahrweg.

Sportlerin biegt ein EBALAN PowerFlex-Joint-Muster in den Händen – die Bewegung wird im System aufgenommen

Bewegungsaufnahme

Verbinden Sie Bewegungsaufnahme und direkte Befahrbarkeit in einem System.

Originalaufnahme EBALAN

  1. 01Geschlossene Oberfläche
  2. 02Bewegung im System
  3. 03Kraftschlüssig eingebunden
  4. 04Druckbelastbar

PowerFlex-Joint wird direkt im vorhandenen Industrieboden hergestellt und nicht als vorgefertigtes Profil eingesetzt. Breite und Aufbau richten sich nach der vorhandenen Fuge, der zu erwartenden Bewegung und der vorgesehenen Belastung.

Nach der Vorbereitung wird das System kraftschlüssig in den Fugenbereich eingebunden, vollständig aufgebaut und anschließend bündig mit dem angrenzenden Boden geschliffen. Die Bewegung wird innerhalb des Systems aufgenommen, während die geschlossene Oberfläche durchgehend befahrbar bleibt.

So erfüllt PowerFlex-Joint zwei Anforderungen, die bei klassischen Fugenlösungen häufig getrennt betrachtet werden:

01

Der Übergang bleibt bewegungsfähig

02

und wird zugleich Teil der planebenen Fahrfläche.

Lastbild

Bemessen für das Lastbild Ihres Fahrwegs.

Wie stark eine Fuge beansprucht wird, entscheidet sich nicht allein am Gesamtgewicht eines Fahrzeugs. Radlast, Rollenmaterial, Radbreite, Fugenabmessungen und die Bewegung des Bodens wirken zusammen. Deshalb wird jede PowerFlex-Joint-Ausführung auf die tatsächlichen Bedingungen im Fahrweg abgestimmt.

Wählen Sie im Systemfinder eine PowerFlex-Joint-Ausführung aus und vergleichen Sie, wie Bewegungsaufnahme und Belastbarkeit zusammenwirken.

Schematische Darstellung der Systembreite

Bewegungsaufnahme

Horizontal±5mm
Vertikal±3mm

Belastbarkeit

Lkw500kN
Stapler250kN
Harte Rollen25kg/mm Radbreite

Größere Bewegungsbereiche bis ±30 mm

Für weitergehende horizontale Fugenbewegungen wird PowerFlex-Joint projektbezogen dimensioniert. Die Belastbarkeit ergibt sich aus Fugenbreite, Bewegung und tatsächlichem Lastbild.

Systemwahl

Die richtige Lösung beginnt mit der tatsächlichen Belastung.

Radlast, Rollenmaterial, Überfahrhäufigkeit, Fugenbreite und die zu erwartende Bewegung bestimmen, wie ein Fugenübergang aufgebaut werden muss. Ein klassisches Schwerlastfugenprofil ist dabei eine Möglichkeit – aber nicht automatisch die passende.

Lassen sich die Anforderungen mit PowerFlex-Joint abbilden, entsteht vor Ort ein geschlossener, planebener und reparierbarer Übergang. Erfordern besonders breite Fugen, große horizontale Bewegungen oder außergewöhnlich hohe Radlasten eine konstruktive Lösung, kommt das EBALAN Bodenpaneel zum Einsatz.

EBALAN PowerFlex-Joint
EBALAN PowerFlex-Joint im Querschnitt – schematisch
01EBALAN PowerFlex-Joint im Querschnitt – schematisch.
EBALAN Bodenpaneel
EBALAN Bodenpaneel im Querschnitt – schematisch
02EBALAN Bodenpaneel im Querschnitt – schematisch.

So richtet sich die Systemwahl nicht nach einer bevorzugten Bauform, sondern nach den Bedingungen, die der Fugenübergang im täglichen Betrieb zuverlässig erfüllen muss.

EBALAN Bodenpaneel ansehen
Schubmaststapler fährt mit Bewegungsunschärfe durch die Regalgasse einer Logistikhalle bei EMONS in Kerpen

Niedrige Temperaturen

Planen Sie Fugensanierungen auch bei niedrigen Temperaturen verlässlich.

Originalaufnahme EBALAN · Projekt EMONS, Kerpen

PowerFlex-Joint kann bei Temperaturen von −10 °C bis +35 °C verarbeitet werden.

Abhängig von den Bedingungen vor Ort kann der sanierte Bereich nach rund einer Stunde wieder belastet werden. Damit kommt das System auch für die Fugensanierung in Kühlhäusern und Frischelagern infrage, wenn niedrige Temperaturen nur begrenzte Ausführungsfenster zulassen.

Vor der Ausführung prüfen wir nicht allein die Raumtemperatur. Ebenso wichtig sind die Temperatur des Bodens, Feuchtigkeit, Taupunkt und die spätere Nutzung des Bereichs. Aus diesen Bedingungen ergibt sich die passende Ausführung für das jeweilige Projekt.

Einsatz bei niedrigen TemperaturenKühlhäuser · Frischelager
1 h*bis zur möglichen Belastung

Verarbeitungstemperatur

−10bis+35°C
1h
Wieder belastbar*
nach rund einer Stunde, abhängig von den Bedingungen vor Ort
0°C
Verarbeitung ab
niedrigste Verarbeitungstemperatur
+0°C
Verarbeitung bis
höchste Verarbeitungstemperatur
0
Prüfgrößen vor Ort
Raum- und Bodentemperatur, Feuchtigkeit, Taupunkt, spätere Nutzung

* abhängig von den Bedingungen vor Ort und der jeweiligen Ausführung

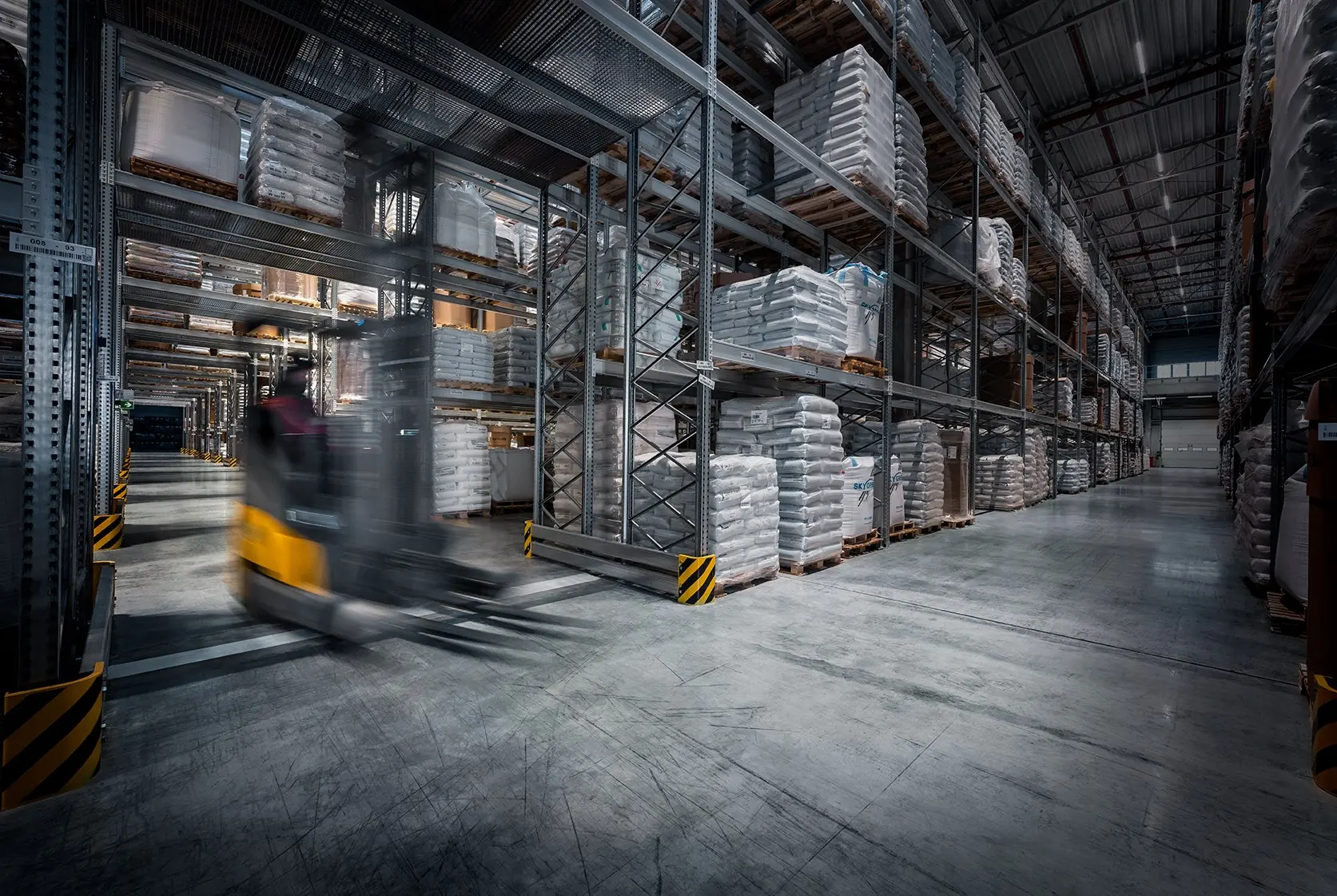

Referenz · EMONS, Kerpen

Mehr als vier Jahre Schubmast­stapler­verkehr. Ein unveränderter Fugenübergang.

Bei EMONS in Kerpen wird ein mit PowerFlex-Joint sanierter Übergang seit dem 7. Juni 2022 regelmäßig von Schubmaststaplern überfahren. Die kleinen, harten Lastrollen beanspruchen dabei immer wieder dieselbe Stelle. Der dokumentierte Zustand des Fugenübergangs ist bis heute unverändert.

Lastrollen eines Schubmaststaplers auf dem mit EBALAN PowerFlex-Joint sanierten Fugenübergang bei EMONS in Kerpen
Originalaufnahme EBALAN · Projekt EMONS, Kerpen
> 0Jahre
Schubmaststaplerverkehr
regelmäßige Überfahrten mit kleinen, harten Lastrollen
07.06.2022
In Betrieb seit
mit PowerFlex-Joint sanierter Übergang
0h
Zeitfenster für den Einbau
anschließend wieder für den Betrieb freigegeben

Erfahren Sie im vollständigen Projektbericht, wie PowerFlex-Joint für diesen Fahrweg ausgewählt, innerhalb eines dreistündigen Zeitfensters eingebaut und anschließend wieder für den Betrieb freigegeben wurde.

Ihre PowerFlex-Joint-Ausführung beginnt mit wenigen Angaben.

Schreiben Sie uns

EBALAN Floor Systems GmbH
Vorgebirgsstraße 6a
50389 Wesseling

T 02236-94350-0

anfrage@ebalan.de

E-Mail oder Telefon *

Fotos optional

Fotos der Fuge und des Fahrzeugs Handyfotos genügen.

JPG, PNG oder PDF, max. 12 MB. Freiwillig – hilft uns bei der ersten Einschätzung.
JPG, PNG oder PDF, max. 12 MB.
JPG, PNG oder PDF, max. 12 MB.

* Pflichtfelder

Der Spamschutz ist aktiv. Die Prüfung erfolgt automatisch im Hintergrund.

Häufige Fragen zu EBALAN PowerFlex-Joint

01Führt EBALAN die Fugensanierung mit PowerFlex-Joint selbst aus?

Ja. PowerFlex-Joint ist kein Produkt aus dem Handel, eingebaut wird es ausschließlich von unseren eigenen Mitarbeitern. Sie sind im Umgang mit dem System geschult.

Bemessung und Einbau liegen damit in einer Hand, und Sie haben für den gesamten Fugenübergang einen verantwortlichen Ansprechpartner.

02Ist PowerFlex-Joint ein Schwerlastfugenprofil?

PowerFlex-Joint ist kein vorgefertigtes Fugenprofil aus Metall. Das System wird direkt im vorbereiteten Fugenbereich hergestellt, bündig an den bestehenden Industrieboden angeschlossen und anschließend plan geschliffen.

Es übernimmt damit Aufgaben, für die häufig nach einem Schwerlastfugenprofil gesucht wird: Der Übergang bleibt bewegungsfähig, direkt befahrbar und für hohe betriebliche Beanspruchungen ausgelegt. Welche Ausführung geeignet ist, hängt von Fugenbreite, Bewegung, Radlast und Überfahrhäufigkeit ab.

03Kann PowerFlex-Joint in WHG- und LAU-Bereichen eingesetzt werden?

Ja. EBALAN hat bereits zahlreiche Projekte ausgeführt, bei denen PowerFlex-Joint mit einem zusätzlichen Dichtband kombiniert wurde. Die Freigabe erfolgte dabei jeweils projektbezogen im Rahmen einer Einzelabnahme.

Ob diese Ausführung für einen konkreten Bereich infrage kommt, wird vorab anhand der verwendeten Medien, des Fugenaufbaus und der Anforderungen an die Abdichtung geprüft. Eine pauschale WHG-Freigabe wird daraus nicht abgeleitet.

04Kann PowerFlex-Joint farblich an den vorhandenen Industrieboden angepasst werden?

Ja. Die Oberfläche von PowerFlex-Joint kann farblich auf den angrenzenden Industrieboden abgestimmt werden. Dadurch fügt sich der sanierte Fugenübergang ruhiger in die bestehende Fläche ein und tritt optisch weniger hervor.

Bei älteren, verschmutzten oder durch Nutzung veränderten Böden kann die vorhandene Farbe jedoch nur angenähert werden. Eine vollständig identische Farbwiedergabe lässt sich deshalb nicht in jedem Bestand garantieren.

05Kann PowerFlex-Joint in jeder Fugenbreite ausgeführt werden?

Ja. PowerFlex-Joint wird direkt im Boden hergestellt und nicht als fertiges Profil eingesetzt. Deshalb ist das System an keine feste Breite gebunden.

Die Breite legen wir für jede Fuge einzeln fest. Sie richtet sich nach der vorhandenen Fuge, der zu erwartenden Bewegung und der Belastung im Fahrweg. Die Ausführungen von 150 bis 300 mm im Systemfinder sind Beispiele dafür.

06Wie viel Bewegung nimmt PowerFlex-Joint auf?

Das hängt von der Ausführung ab. In den Beispielen des Systemfinders reicht die Bewegungsaufnahme von ±5 mm horizontal und ±3 mm vertikal bei 150 mm Breite bis ±12 mm horizontal und ±6 mm vertikal bei 300 mm.

Größere horizontale Bewegungen bis ±30 mm sind möglich. Dafür dimensionieren wir PowerFlex-Joint projektbezogen. Je mehr Bewegung aufgenommen werden muss, desto genauer prüfen wir auch die Belastung im Fahrweg.

07Welche Lasten verträgt ein PowerFlex-Joint-Übergang?

Das hängt von der Breite ab. Schmale Ausführungen sind höher belastbar. Bei 150 mm Breite liegt die Belastbarkeit bei 500 kN für Lkw, 250 kN für Stapler und 25 kg/mm Radbreite für harte Rollen. Bei 300 mm sind es 200 kN, 80 kN und 10 kg/mm.

Für die Bemessung zählt die Radlast mehr als das Gesamtgewicht des Fahrzeugs. Rollenmaterial und Radbreite spielen ebenfalls eine Rolle. Deshalb fragen wir vor jeder Ausführung nach dem Fahrzeugtyp und den Rädern.

08Kann PowerFlex-Joint im Kühlhaus oder bei Frost eingebaut werden?

Ja. PowerFlex-Joint lässt sich bei Temperaturen von −10 °C bis +35 °C verarbeiten. Je nach Bedingungen vor Ort ist der sanierte Bereich nach rund einer Stunde wieder belastbar.

Vorher messen wir mehr als die Raumtemperatur. Wir prüfen auch die Temperatur des Bodens, die Feuchtigkeit und den Taupunkt. Danach richtet sich, wie wir die Fuge ausführen.

09Kann PowerFlex-Joint ein beschädigtes Metallprofil ersetzen?

Ja. Wir bauen das alte Profil mit seiner Befestigung aus und stellen PowerFlex-Joint an seiner Stelle im Boden her. Bei QTRADO in Krefeld wurde ein Metallprofil auf diese Weise vollständig ersetzt.

Mit dem Profil entfällt der starre Übergang zwischen Metall und Beton, an dem Fugenkanten häufig ausbrechen. PowerFlex-Joint schließt bündig an den bestehenden Industrieboden an und wird Teil einer durchgehend planebenen Fahrfläche.

10Wie wird PowerFlex-Joint eingebaut?

Zuerst stellen wir einen neuen Fugenkanal her, in der Regel mit einer speziellen Fugenfräse. Der Kanal wird grundiert, anschließend bringen wir PowerFlex-Joint ein und schleifen die Oberfläche bündig mit dem angrenzenden Boden.

PowerFlex-Joint wird in einer Stärke von bis zu 2 cm eingebaut. Ist ein vorhandener Fugenkanal tiefer, füllen wir ihn vorab mit einem druckbelastbaren Mörtel auf. Dieser zusätzliche Arbeitsschritt wird gesondert berechnet.

11Wie lange dauert die Ausführung?

Das bestimmt vor allem die Fläche, die Sie für die Arbeiten freigeben können. Ist nur ein kleiner Bereich gesperrt, schaffen wir an einem Tag einen Arbeitsgang.

Steht ein größerer Bereich zur Verfügung, sanieren wir an einem Tag deutlich mehr. Die Zahl unserer Mitarbeiter richten wir dabei nach Ihrem Ziel aus. Den Ablauf stimmen wir vorab mit Ihnen ab, damit Ihr Betrieb planbar weiterläuft.

12Was passiert, wenn PowerFlex-Joint später beschädigt wird?

Dann erneuern wir gezielt den betroffenen Abschnitt. PowerFlex-Joint lässt sich abschnittsweise an das vorhandene System anschließen, der intakte Teil des Übergangs bleibt im Boden.

Bei einem klassischen Schwerlastfugenprofil müssen in solchen Fällen oft Profil, Befestigung und angrenzender Beton gemeinsam ausgebaut werden. Mit PowerFlex-Joint bleibt eine örtliche Schadstelle eine überschaubare Reparatur.

13Spürt der Staplerfahrer den Übergang noch?

PowerFlex-Joint wird bündig mit dem angrenzenden Boden geschliffen. Die Räder rollen dadurch ohne Kante und ohne Spalt über die Fuge.

Das entlastet die Fahrzeuge. Schläge auf Räder und Lager nehmen ab, ebenso die Schwingungen im Fahrzeug. Auf Dauer senkt das auch den Wartungsaufwand an Ihren Flurförderfahrzeugen.

Stand: November 2026
